Кубатура кузова и как ее рассчитать

О чем речь? Кубатура кузова – показатель его вместимости. Значение важно для планирования грузоперевозок, расчета грузоподъемности и определения соответствия автомобиля задачам перед его покупкой.

Как узнать? Рассчитывают кубатуру, используя основные параметры кузова. Для этого необходимо измерить длину, ширину и высоту внутреннего пространства. После этого данные умножают друг на друга и получают значение в кубических метрах. Однако если погрузить «с горкой», вместимость увеличится еще на несколько кубов.

Из этого материала вы узнаете:

Расчет кубатуры кузова

Тот объем кузова, который ограничен его внутренними поверхностями, а также находящимися в нем подвижными элементами конструкции в их исходном положении, называется технологической вместимостью или кубатурой.

Формула объема имеет следующий вид:

V = длина х ширина х высота, м3

В качестве примера можно рассчитать кубатуру кузова фуры, у которой следующие параметры:

  • длина – 13,2 м;
  • ширина – 2,45 м;
  • высота – 2,6 м.

V = 13,2 х 2,45 х 2,6 = 84 м3.

Перед тем, как начать искать машину, соответствующую определенным параметрам, важно знать точное количество перевозимого груза. По статистике, если известен объем груза, определиться с машиной можно практически сразу.

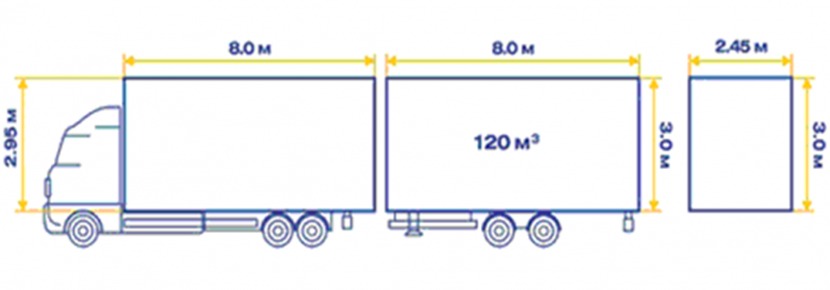

расчет кубатуры кузова Расчет кубатуры кузова

Рассмотрим подбор машины на практике. Необходимо перевести груз объемом 32 м3 и весом 5000 кг. Под такие параметры подходит машина, кузов которой имеет размеры 6,2 х 2,3 х 2,3 м и грузоподъемность 5 т. Но если объем груза составит 38 м3, то потребуется транспорт с параметрами кузова 7 х 2,45 х 2,3 м. При этом грузоподъемность будет уже 10 т. Для более точного подбора машины необходимо знание того, как правильно должен размещаться груз в кузове.

Кубатура кузова газели

Кубатура кузова газелей различна и зависит от конкретных моделей, которые приведены далее:

«Газель-3302»

Выпуск данной модели стартовал с 1994 года с кабиной серии 1,5. Автомобиль два раза подвергался рестайлингу. Последнее обновление было в 2010 году. Характерной особенностью данной машины является ее погрузочная высота 1 м, что обусловлено использованием НП колес. Это кардинально влияет на эффективность погрузо-разгрузочных работ. Данная модель газели относится к серии Н1, соответственно ее максимально разрешенная масса составляет 3,5 т. Продолжают поколение такие модели, как «Газель Эконом», «Газ-33002» и «Газ-33027».

«Газ-33023» или «Газель Фермер»

Особенностью данной машины является то, что она способна переводить до пяти человек и брать на борт 1000 кг груза. В серийное производство автомобиль пошел в 1995 году и стал широко востребованным у частных предпринимателей и промышленников. Основным предназначением машины является перевозка грузов различного характера по дорогам различного назначения – от городского асфальта до сельской грунтовки.

В кузов «Фермера» может поместиться груз объемом 4,5 м3. Кабина машины имеет одну особенность, которая проявляется в наличии одного сдвижного кресла, позволяющего комфортно проходить ко второму ряду сидений. Существует несколько модификаций «Фермера», среди которых полноприводные варианты и машины с удлиненным кузовом.

«Газ-2705»

Выпуск данной модели был освоен в трех версиях – фургон, ЦМ и рама с 1995 года. Грузоподъемность машины позволяет перевозить до 1350 кг груза и двоих человек. Существует версия «Комби», у которой есть второй ряд сидений, позволяющий перевозить до шести человек и 1000 кг груза.

«Газ-3221»

Представляет собой 13-местный микроавтобус, производство которого освоили на базе фургона «Газ-2705» в 1996 году. Через семь лет, в 2003 году, модель подверглась масштабному рестайлингу, в результате которого были модернизированы различные системы автомобиля. С 2005 года на все микроавтобусы стали устанавливать АБС.

Кубатура кузова газели Кубатура кузова газели

«Газ-32213»

Представляет собой усовершенствованный вариант предыдущей модели с измененной планировкой салона и мягкими высокими сиденьями в количестве 13 штук. В первоначальном виде выпускался с 1996 года, а в 2003-2005 годах автомобиль постепенно модернизировали.

«Газ-322132»

Даная машина относится к городскому общественному транспорту. Отличительными чертами являются сдвижная дверь, базовая планировка салона, добавочные усилители в салоне газели.

Вид кузоваОбъёмГрузоподъёмность
Тент9 м31500 кг
Газель Фермер9 м31500 кг
Газель Фургон8 м31500 кг
Тент12–14 м31500 кг
Будка11–13 м31500 кг
Тент/борт (длинная база)18–22 м31500 кг
Газель Термобудка9 м31500 кг
Газель Бортовая9 м31500 кг
Газель Пирамида9 м31500 кг

Кубатура кузова самосвала

Самосвалы – это не только грузовые автомобили, у которых опрокидывающийся кузов, но и полуприцепы, имеющие самосвальные кузовные устройства. С помощью полуприцепов за один рейс можно отвезти или привезти намного больший объем сыпучих материалов.

Кубатура кузова самосвала составляет 16 м3, а в полуприцеп такого же производителя может поместиться до 43,5 м3 массой 45 тонн. Минусом автомобиля с полуприцепом является ограниченная маневренность, но если работать предстоит на ровных дорогах с хорошими подъездными путями к местам загрузки/разгрузки, то выгода от использования автопоезда налицо.

Определенные модели самосвалов по кубатуре кузова ничем не уступают полуприцепам. К примеру, объем кузова карьерного самосвала составляет до 45 м3 при наличии заднего откидного борта. А однотипный самосвал без заднего борта, предназначенный для перевозки скальных валунов, может перевезти груз, объем которого составляет 27 м3.

Тип автомобиляОбъём кузовам (м3)Грузоподъёмность (т)
Самосвал «Тонар» 85791 — 000002010,5
Самосвал «HOWO ZZ3327N3647C 6x6»1825
Самосвал «Shacman SX33186T366 X3000 6x6»3419
Полуприцеп «Тонар»43,545
Карьерный самосвал «ZAUBERG DT105MT»3870

Для изготовления кузова для самосвалов необходимо наличие сложного производства, которое позволит обрабатывать крупноформатную листовую сталь. Нередко производители самосвалов заказывают и приобретают кузова у компаний, специализирующихся на выпуске этой продукции.

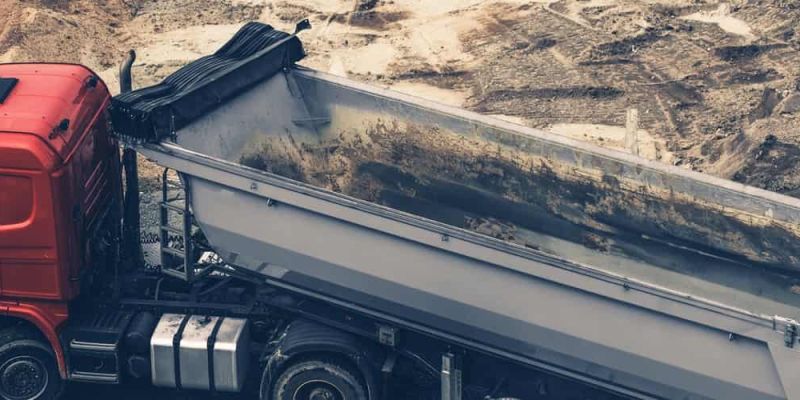

кубатура кузова самосвала Кубатура кузова самосвала

Основной сложностью при производстве кузова для самосвала является то, что для достижения максимальной грузоподъемности необходим облегченный кузов, способный выдерживать многолетнюю эксплуатацию без повреждений и деформаций.

Кубатура кузова КамАЗа

При выборе грузового автомобиля в первую очередь смотрят на его габаритные размеры и объем кузова. Если говорить о кубатуре кузова КамАЗ, то данный параметр будет зависеть от конкретной модели автомобиля.

Самосвалы двухосные «КамАЗ-43255» и «КамАЗ-53605»

Для модели 52605 цифры приводятся в скобках, а при их отсутствии – цифры одинаковые:

  • длина, мм: 6090 (6650);
  • ширина, мм: 2500;
  • клиренс, мм: 2920 (2935);
  • база, мм: 3500 (3950);
  • объем кузова, м3: 6,0 (6,5);
  • грузоподъемность, т: 7,0.
Примечание: при условии, если покрытие дороги выдерживает нагрузку на ось до 11 т, то грузоподъемность может быть увеличена до 7,2 т.

Трехосный «КамАЗ-5511»

Габаритные размеры кузова данной модели составляют:

  • длина, мм: 4100;
  • ширина, мм: 2500;
  • высота, мм: 1200.

Грузоподъемность машины составляет 10 т, а объем кузова 6,6 м3.

Самосвалы трехосные «КамАЗ-65115», 6520-60, 6520-61, 6520-19, 689011

Колесная формула у всех перечисленных трехосных моделей будет 6х4.

Габаритные размеры кузова данных моделей составляют:

  • длина, мм: от 6690 до 9900;
  • ширина, мм: 2500;
  • высота, мм: от 2955 до 3055;
  • база, мм: от 3190 до 4510.

Кубатура кузова составляет от 10 т до 20,9 т.

Полноприводный «КамАЗ-6522»

Отличительной чертой этого самосвала является колесная формула 6х6. Данная машина предназначена для работы в тяжелых условиях. Ее габаритные размеры составляют:

  • длина, мм: 7800;
  • ширина, мм: 2500;
  • высота, мм: 3280;
  • база, мм: от 3600 до 5040.

Грузоподъемность данного самосвала составляет 13,4 т, а объем кузова – 12,0 м3.

Полноприводный «КамАЗ-65111»

К самосвалам с улучшенной проходимостью относится и модель «КамАЗ-65111» с колесной формулой 6х6. Ее габаритные размеры составляют:

  • длина, мм: 7400;
  • ширина, мм: 2500;
  • высота, мм: 3135;
  • база, мм: от 3340 + 4760.

Объем кузова составляет 8,2 м3, а грузоподъемность – 14 т.

Сколько груза помещается в КамАЗ

Грунт

Если требуется перевезти землю или грунт, то под этим чаще всего понимается чернозем. Объем данного материала, который может перевезти за один рейс самосвал КамАЗ, зависит от кубатуры его кузова и грузоподъемности. Как правило, это значение составляет от 7 до 8 м3. Если грузить кузов с горкой, то к этим значениям можно смело добавлять 2 кубометра.

Песок

При перевозке песка, помимо грузоподъемности машины и кубатуры кузова, необходимо учитывать влажность перевозимого груза. Зная этот параметр, можно рассчитать его вес. Это нужно не только перевозчикам, но и заказчикам. Первым это необходимо для определения количества машин, а вторым – для того, чтобы убедиться в том, что исполнитель везет именно столько песка, сколько было заказано.

Также при перевозке песка немаловажное значение имеет его насыпная плотность, которая является показателем с переменной характеристикой. Ее значение имеет прямую зависимость от влажности и наличия в песке различных примесей. Как правило, в среднем насыпная плотность равна 1,6 т/м3. Следовательно, КамаАЗ, грузоподъемность которого составляет 10 т, может перевезти 10 : 1,6 = 6,25 т. Именно такой вес песка перевезет машина за один рейс.

Если песок мокрый, то значение насыпной плотности будет выше, к примеру 1,8. Тогда эта же машина сможет перевезти 10 : 1,6 = 5,56 т. Таким образом, при различной влажности песка средняя масса перевозимого песка за один рейс составит 6 т.

Точное значение насыпной плотности должно быть указано в сопроводительном документе, который должен быть у водителя.

Объемная вместимость кузова самосвалов КамАЗ может составлять 6, 8, 10, 12, 20 или 25 м3. При значении плотности 1,6 т/м3 можно рассчитать вес песка в зависимости от занимаемого им объема:

  • 6 м3 : 1,6 х 6,0 = 9,6 т;
  • 8 м3 : 1,6 х 8,0 = 12,8 т;
  • 10 м3 : 1,6 х 10,0 = 16 т;
  • 12 м3 : 1,6 х 12,0 = 19,2 т;
  • 20 м3 : 1,6 х 20,0 = 32 т;
  • 25 м3 : 1,6 х 25,0 = 40 т.

Следует иметь в виду, что в каждом случае расчетная цифра не должна быть выше грузоподъемности автомобиля, перевозящего груз.

Дрова

Как правило, доставка дров осуществляется в осенне-зимний период заказчикам, которые проживают в частном секторе. Это обусловлено тем, что большинство домов частного сектора отапливается дровами. Средняя вместимость автомобиля КамАЗ составляет от 6,5 до 7 кубометров дров. При этом данное значение применимо только для готовых колотых дров. Если же перевозят круглые поленья, то за один рейс машина сможет перевезти только 5 кубометров.

Керамзит

Относится к насыпным материалам. Так как он очень легкий, то при его перевозке ориентироваться следует только на объем. Количество материала в конусе насыпи можно определить, умножив площадь основания на высоту, а затем полученное число делится на три.

Формула имеет следующий вид:

Количество груза в конусе насыпи = (π х R2 х H) : 3, где

  • π = 3,1415;
  • R – радиус основания конуса;
  • H – высота конуса.

Таким образом можно определить объем груза.

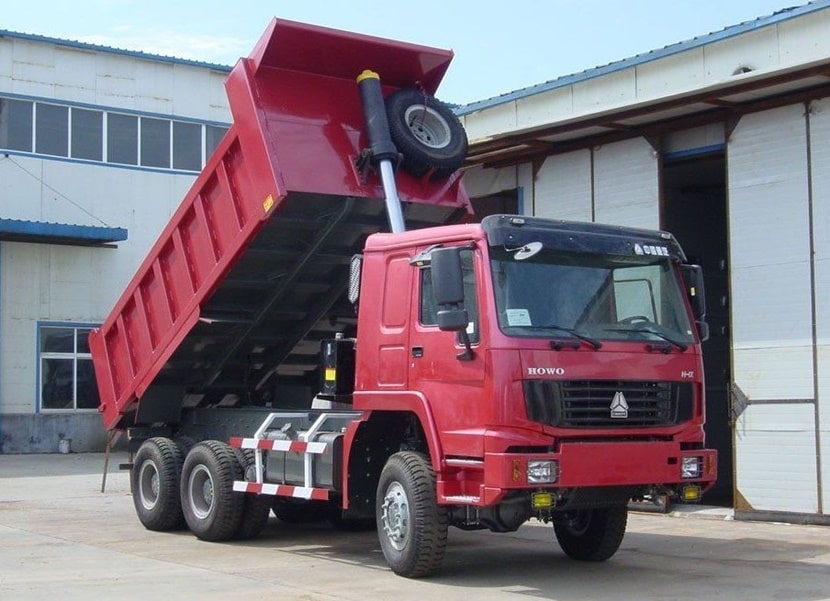

сколько груза помещается в КамАЗ Сколько груза помещается в КамАЗ

Есть и другой способ, согласно которому необходимо перемножить между собой три параметра: длину, ширину и высоту кузова. Так можно определить объем керамзита, перевозимого за один рейс. При наличии у самосвала скошенных боков полученное значение уменьшается на несколько кубометров.

Часто задаваемые вопросы о кубатуре кузова

Как узнать, сколько кубов в кузове?

Кубатуру кузова можно узнать самостоятельно, используя формулу из школьного курса по геометрии. Для этого необходимо перемножить между собой такие показатели, как длина, ширина и высота кузова автомобиля.

Сколько кубометров дров в машине ЗИЛ?

Кубатура кузова ЗИЛ рассчитывается исходя из следующих параметров: длина 3600 мм, ширина 2322 мм и высота 915 мм. Если перемножить эти значения, то получим, что на этой машине можно перевезти 7,5 м3 дров.

Какой объем кузова у самосвала «Шакман»?

Кубатура кузова «Шакман» составляет 19,00 м3.

При покупке таких сыпучих материалов, как песок, щебень, грунт, керамзит и т. д., важно знать требуемое количество и корректно подобрать машину для перевозки. С экономической точки зрения нецелесообразно привлекать к перевозке небольшого количества материала транспорт большой грузоподъемности. В этом случае цена доставки может превысить стоимость самого материала.
