Самоходные дорожные катки: принцип работы, устройство и виды

Аннотация: В этой статье вы узнаете о том, что такое самоходный каток, какие разновидности бывают. Детально рассмотрим отличия самоходных катков, а также определим критерии выбора техники.

Самоходные дорожные катки: принцип работы и виды

В сфере дорожного строительства и благоустройства территорий важную роль играет уплотнение различных материалов. Для достижения необходимой плотности и долговечности покрытий используется специализированная техника, среди которой центральное место занимает самоходный каток. Этот самоходный тип машин предназначен для механизированного уплотнения асфальтобетонных смесей, грунтовых оснований и сыпучих материалов. Принцип работы самоходной техники основан на комбинированном воздействии веса вальцов и, в ряде случаев, вибрации, что создаёт равномерную и глубокую компактизацию обрабатываемой поверхности.

Продуктивность и скорость выполнения работ по уплотнению напрямую зависят от правильно подобранной техники. Именно поэтому каток дорожный самоходный является неотъемлемым элементом строительного проекта. Существует множество модификаций такой самоходной техники, разработанных для специфических условий эксплуатации. Например, каток самоходный гладкий подходит для финишного уплотнения асфальтовых покрытий, создавая ровную и плотную поверхность без повреждений.

Для предварительного уплотнения насыпных материалов, таких как песок, щебень или гравий, применяется каток самоходный грунтовый вибрационный. Эта разновидность техники сочетает статическое давление с динамическим воздействием, что повышает эффективность уплотнения глубоких слоев. Также в эту категорию входят и другие специализированные решения, например, самоходный грунтовый каток, который отличается повышенной проходимостью и способностью обрабатывать сложные типы почв. Внимание уделяется машинам, оснащённым гладкими вальцами, включая каток самоходный с гладкими вальцами, который часто используется для промежуточного и завершающего уплотнения.

Принцип работы и устройство дорожного катка

Основа эффективности любого дорожного самоходного катка заключается в его способности воздействовать на уплотняемый материал таким образом, чтобы уменьшить объём пустот и увеличить его плотность. Устройство самоходного транспорта включает в себя несколько ключевых компонентов, работающих в унисон для достижения этой цели. Центральным элементом является рабочий орган — валец, который может быть стальным, обрезиненным или комбинированным. Масса самоходного оборудования, а также дополнительная вибрация или ударное воздействие, передаются через валец на поверхность, заставляя частицы материала сближаться и закрепляться в более плотном состоянии.

Конструкция самоходного агрегата предусматривает наличие мощного двигателя, который приводит в движение вальцы и обеспечивает перемещение машины. Гидравлика играет ключевую роль в управлении рабочими органами, рулевым механизмом и, при наличии, вибрационными механизмами. Кабина оператора, оборудованная для комфортного и безопасного труда, предоставляет полный обзор рабочей зоны и доступ к интуитивно понятным элементам управления. Прочность рамы и шасси гарантирует долговечность и устойчивость техники в условиях интенсивной эксплуатации.

Детальная классификация дорожных катков

Мир спецтехники для дорожного строительства богат на решения, каждое из которых адаптировано под конкретные задачи. Виды самоходных дорожных машин многочисленны, и их разнообразие обусловлено необходимостью уплотнять различные типы материалов при разных условиях. Для систематизации этой обширной группы техники применяется классификация дорожных самоходных машин по нескольким основным критериям. Понимание этих различий является фундаментальным при выборе самоходного оборудования для конкретного проекта.

Классификация по назначению и область применения дорожных катков

В зависимости от материала, с которым предстоит работать, выделяют следующие типы:

• Дорожные катки для асфальта: эти машины, как правило, оснащены гладкими стальными вальцами, которые используются на всех этапах укладки асфальтобетонных смесей — от первичного уплотнения до финишной укатки, создавая бесшовное и прочное покрытие.
• Катки для грунта и щебня: предназначены для уплотнения несвязных материалов, таких как песок, гравий, щебень, а также различных типов грунтов. Часто оснащаются кулачковыми вальцами или вибрационными механизмами для более глубокой и эффективной компактизации.
• Комбинированные дорожные катки: универсальные машины, сочетающие в себе элементы обоих вышеупомянутых типов. Один валец может быть гладким, а другой — пневмоколёсным или кулачковым, что помогает использовать такую технику для уплотнения различных материалов на одном объекте.

По типу рабочего органа

Рабочий орган (валец) является основным элементом, определяющим характер воздействия на уплотняемый материал.

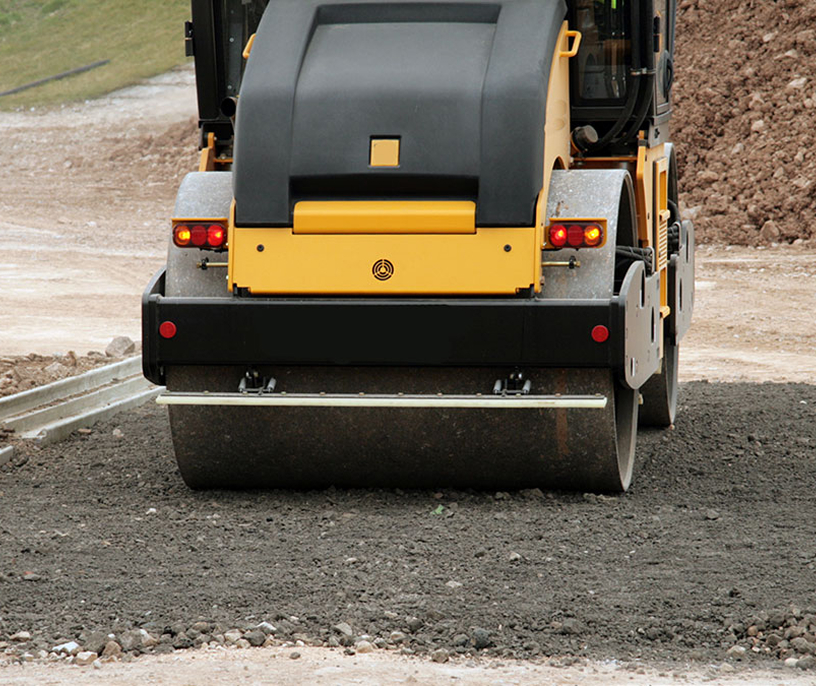

• Гладковальцовые: распространённый тип, оснащённый одним или несколькими стальными гладкими вальцами. Подходят для уплотнения асфальтобетонных смесей, гравийных и песчаных оснований, обеспечивая гладкую и ровную поверхность.

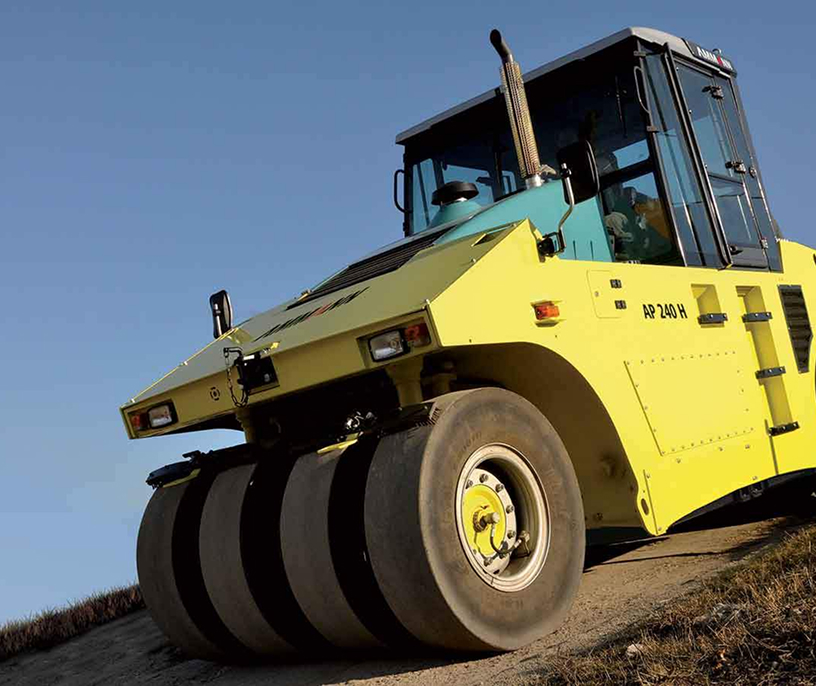

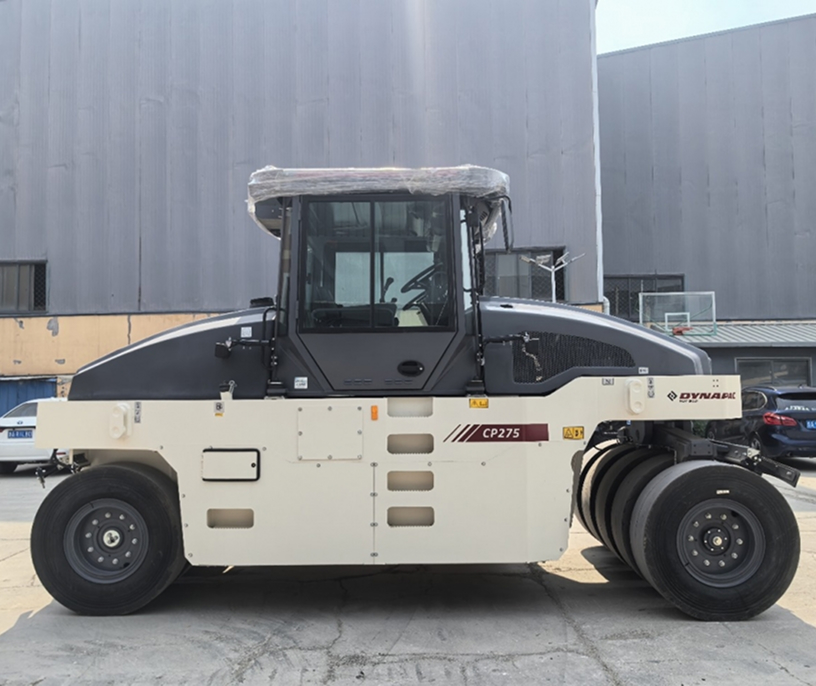

• Пневмоколёсные: вместо стальных вальцов используются несколько рядов пневматических колёс с гладким протектором. Эластичность шин позволяет создавать эффект замешивания, что эффективно для уплотнения асфальта на последней стадии, а также для работы с грунтами, обладающими влажностью или связностью
• Кулачковые: вальцы этих катков имеют специальные выступы — кулачки, которые проникают в глубокие слои рыхлого грунта, разрушая структуру и обеспечивая более интенсивное уплотнение.
• Решетчатые: оборудованы вальцами в виде решетчатой конструкции, эффективны для уплотнения крупнообломочных материалов и разрыхленного грунта/

По принципу действия рабочего органа

Метод передачи уплотняющей силы также является важным критерием классификации самоходных катков.

• Статические дорожные самоходные катки: уплотнение происходит исключительно за счёт собственного веса машины. Этот тип катка обеспечивает равномерное давление и часто используется для деликатного уплотнения на финальных стадиях работы с асфальтом, где важна безупречная гладкость поверхности.
• Вибрационные дорожные катки: помимо статического давления, эти машины генерируют высокочастотные вибрации, которые усиливают эффект уплотнения. Вибрация способствует переориентации частиц материала, позволяя им занять плотное положение. Они высокоэффективны для уплотнения грунтовых оснований и толстых слоёв асфальтобетонных смесей. Сравнение вибрационного и статического катка показывает, что вибрационные модели обеспечивают более глубокое и быстрое уплотнение, но требуют осторожности при работе с тонкими слоями или вблизи чувствительных объектов из-за потенциального воздействия вибрации.

По массе и габаритам

Вес самоходного оборудования напрямую коррелирует с её уплотняющей способностью и назначением дорожного катка.

• Лёгкие и тяжёлые дорожные: лёгкие катки (до 4-5 тонн) применяются для уплотнения небольших площадей, тротуаров, велосипедных дорожек, а также для финишных работ.
• Тяжёлые: (от 5 тонн и выше, вплоть до 20-30 тонн) используются для масштабных проектов, таких как строительство автомагистралей и аэродромов, где требуется уплотнение больших объёмов материалов.

По количеству рабочих вальцов

Конфигурация вальцов влияет на равномерность и скорость уплотнения.

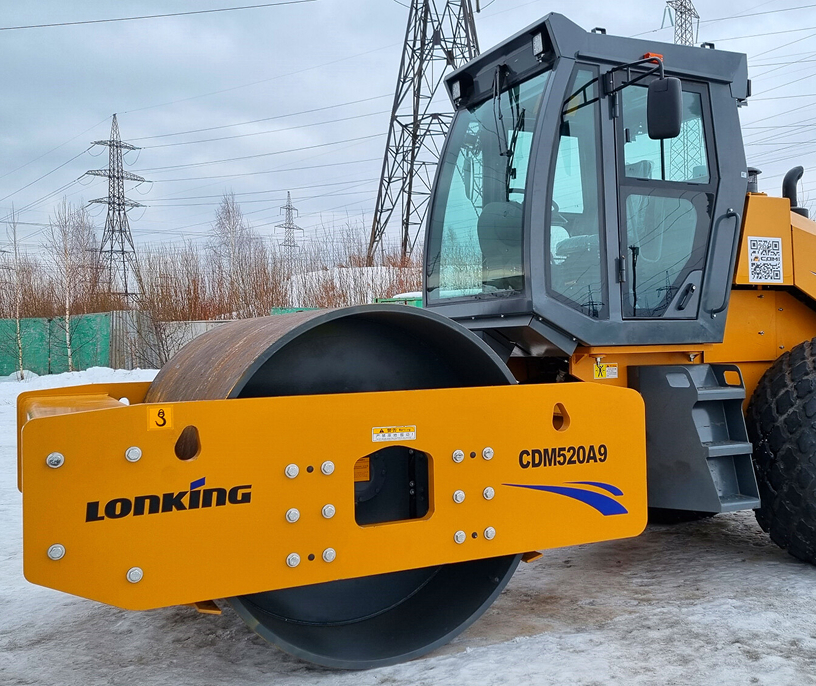

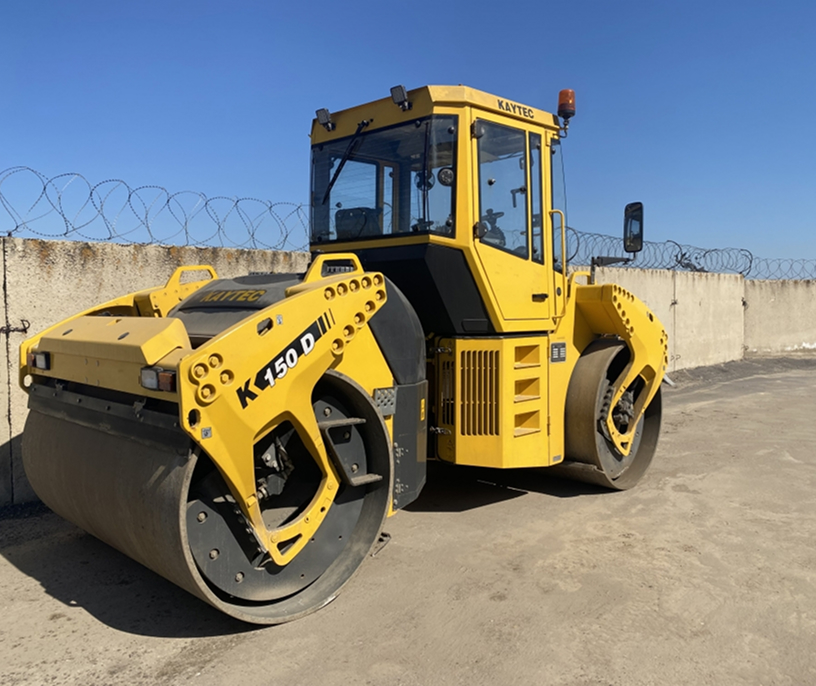

• Одно-вальцовые и двухвальцовые катки: одно-вальцовые машины чаще используются как грунтовые катки с вибрацией. Двухвалковые модели создают равномерное покрытие и высокую производительность.
• Одноосные и двухосные катки: представлены в лёгком классе и обладают высокой манёвренностью. Двухосные машины, напротив, обеспечивают большую стабильность и уплотняющую способность, благодаря распределению веса на две оси.

По способу передвижения

Помимо самоходных моделей, существуют и другие варианты.

Характеристики дорожных самоходных катков: параметры выбора

Выбор уплотнительной техники невозможен без анализа её технических параметров. Характеристики самоходных катков охватывают целый ряд показателей, которые определяют их эффективность и область применения. К ним относятся:

• Рабочая масса: определяет основную уплотняющую силу статических катков и влияет на общую производительность.
• Ширина вальца: влияет на площадь уплотнения за один проход, что сказывается на скорости выполнения работ.
• Линейная статическая нагрузка: показатель давления, оказываемого вальцом на единицу поверхности.
• Центробежная сила и частота вибрации: для вибрационных катков эти параметры определяют интенсивность динамического воздействия.
• Мощность двигателя: влияет на производительность, скорость перемещения и способность преодолевать уклоны
• Скорость движения: рабочая и транспортная скорости.
• Радиус поворота: важен для манёвренности, особенно в стеснённых условиях.
• Объём топливного бака: определяет время непрерывной работы без дозаправки.

Дополнительное оборудование для расширения функционала

Современные самоходные дорожные машины могут быть оснащены дополнительным оборудованием, расширяющим их функционал и повышающим продуктивность:

• Системы орошения вальцов: для предотвращения налипания асфальтобетонной смеси и образования трещин на поверхности.
• Кромкообрезные устройства: для формирования ровного края дорожного покрытия.
• Системы измерения плотности: для контроля качества уплотнения в режиме реального времени.
• Кабины с отоплением и кондиционированием: для создания комфортных условий работы оператора в любое время года.
• Рабочее освещение: для работы в условиях недостаточной видимости или в ночное время.
• Системы телеметрии и GPS: для мониторинга местоположения, рабочего состояния и производительности машины.

Выбор дорожного катка и критерии выбора оборудования для стройки

Правильный выбор самоходного катка является залогом успешного выполнения работ и экономической эффективности проекта. При решении, какой дорожный каток лучше выбрать, необходимо учитывать множество факторов. Критерии выбора самоходного катка для стройки включают тип уплотняемого материала, объём работ, условия на объекте, требуемая плотность уплотнения, а также бюджет проекта.

Какой дорожный каток лучше выбрать — зависит от специфики поставленной задачи. Для уплотнения глубоких слоев грунта или щебня, где требуется производительность, лучше подойдут тяжёлые вибрационные грунтовые катки. Для финишного уплотнения асфальта, особенно на деликатных участках, предпочтительнее статические гладковальцовые или пневмоколесные машины.

Выбор катка по типу работ и грунта подразумевает глубокий анализ характеристик материала: его связности, зернового состава, влажности. Для несвязных грунтов и гравийно-песчаных смесей эффективны вибрационные катки. Для связных глин и суглинков иногда требуются кулачковые вальцы. Для асфальта на каждом слое уплотнения используется своя методика и тип катка, начиная от тяжёлых вибрационных для основной толщи и заканчивая лёгкими статическими для финишного слоя.

Преимущества самоходных дорожных катков и аспекты эксплуатация дорожных катков

Преимущества самоходных дорожных катков многочисленны. Они обеспечивают высокую производительность и скорость уплотнения, что сокращает сроки выполнения дорожных работ. Автоматизация управления и комфортабельные кабины снижают физическую нагрузку на оператора, повышая безопасность труда. Возможность использования различных типов вальцов и навесного оборудования делает их универсальными инструментами для рабочих задач.

Правильная эксплуатация дорожных самоходных катков играет ключевую роль в их долговечности и эффективности. Это включает в себя соблюдение режимов работы, регулярный контроль состояния всех систем, использование качественных расходных материалов и строгое следование рекомендациям производителя. Профессионализм оператора и его опыт влияют не только на производительность, но и на качество конечного результата уплотнения.

Обслуживание и уход за дорожным катком

Регулярное обслуживание и уход за дорожным катком являются обязательными условиями для поддержания его работоспособности, предотвращения серьёзных поломок и продления срока службы. Это включает ежедневные осмотры перед началом работы, проверку уровней жидкостей (масла, охлаждающей жидкости, гидравлической жидкости), состояние вальцов, шин, тормозной системы, а также очистку от загрязнений. Периодическое техническое обслуживание, включающее замену фильтров, масла и изнашиваемых деталей, должно проводиться в строгом соответствии с регламентом производителя. Своевременный ремонт выявленных неисправностей минимизирует риски дорогостоящих простоев и сохраняет высокую эффективность оборудования.

Ведущие производители дорожных катков

Мировой рынок спецтехники представлен широким спектром производителей дорожных катков, каждый из которых предлагает свои инновационные решения и модельный ряд. Среди наиболее известных и зарекомендовавших себя брендов можно выделить Bomag, Hamm, Dynapac, Ammann, Caterpillar, XCMG, Sakai и LiuGong. Эти компании постоянно совершенствуют свои технологии, предлагая машины с улучшенной экономичностью, повышенной производительностью, расширенными функциональными возможностями и повышенным уровнем комфорта для оператора. Их продукция находит применение на крупнейших строительных объектах по всему миру.

Заключение

Самоходные дорожные катки являются незаменимым классом спецтехники, обеспечивающим прочность и долговечность дорожных покрытий и оснований. Разнообразие их видов, обусловленное спецификой материалов и условиями эксплуатации, требует тщательного подхода к выбору. От правильного подбора, квалифицированной эксплуатации и своевременного обслуживания напрямую зависит успех любого строительного проекта, связанного с уплотнением материалов. Понимание принципов работы, классификации и характеристик этих машин позволяет оптимизировать рабочие процессы и достигать наилучших результатов.
