Технические параметры кранов: конструкция и дополнительные системы

Из этого материала вы узнаете:

Виды грузоподъёмных кранов

Грузоподъемный кран – это специальный агрегат, оснащенный всеми необходимыми устройствами для подъема и перемещения груза.

С точки зрения конструкции различают:

• машины мостового типа (собственно мостовые, козловые и краны-перегружатели);
• машины стрелового типа (башенные, портальные, железнодорожные, автомобильные, пневмоколесные, гусеничные и т. д.);
• машины кабельного типа (кабельные, мостокабельные);
• штабелеры (мостовые и стеллажные краны с машинным приводом).

Конструктивно могут различаться и грузозахватные устройства. Для перемещения штучных грузов используют крюковые механизмы. Грейферными устройствами перемещают сыпучие материалы, изделия из стали и чугуна транспортируют с помощью магнитных устройств, а для работы с тарой (ящики, бочки, мешки) используют клещевые устройства. Также выделяют траверсы с различными захватами и спредеры (автоматические захваты для переноса контейнеров).

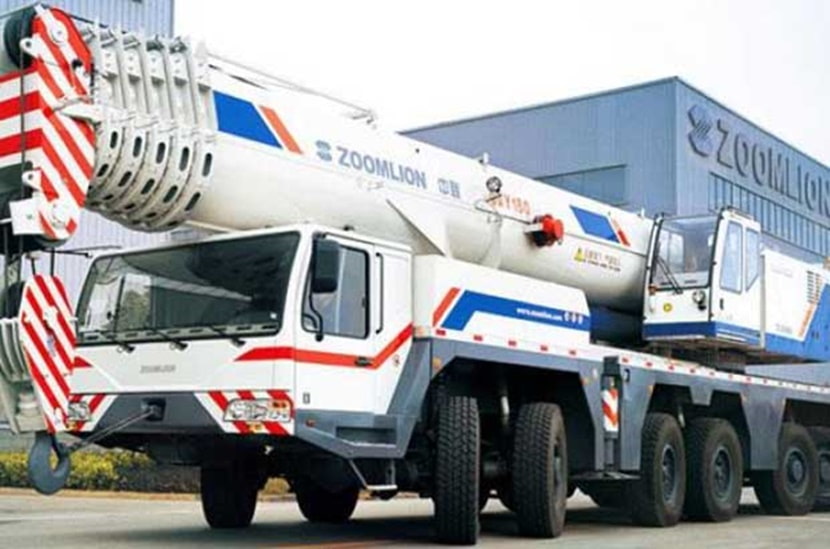

Виды грузоподъёмных кранов

В зависимости от степени мобильности различают стационарные и передвижные краны.

Существует также классификация по конструкции ходового механизма. Технические параметры кранов включают в себя указание разновидностей машин: рельсовые, пневмоколесные, автомобильные, колесные, на катках, на специальных шасси, гусеничные, тракторные.

Технические параметры автомобильных кранов

Автокран в основном состоит из двух крупных узлов:

• ходовое устройство (двигатель, шасси, водительская кабина);
• подъемная установка, оснащенная стреловым оборудованием.

Последняя, в свою очередь, имеет поворотную и неподвижную части. Они соединены друг с другом опорно-поворотным устройством, обеспечивающим вращение и передающим нагрузку на неповоротный узел.

В составе неподвижной части имеются следующие компоненты:

• Ходовая рама. Представляет собой сварную конструкцию, опорой для которой служит рама автомобиля. На этот элемент монтируются остальные компоненты неповоротной части.
• Выносные опоры. Данные узлы требуются для увеличения опорного контура автокрана в его рабочем режиме.
• Стабилизатор упругих подвесок. Повышает устойчивость крана при работе последнего без выносных опор.
• Стойка стрелы. Необходима для опоры стрелы в транспортном режиме.

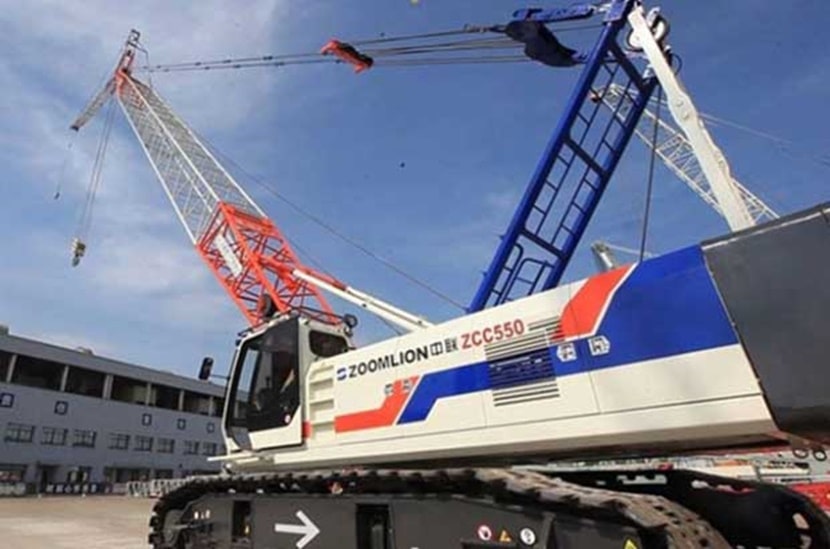

Технические параметры автомобильных кранов

Поворотная часть крановой установки автокрана состоит из следующих компонентов:

• Поворотная платформа. Выполнена в виде сварной рамы с закрепленными на ней противовесом, порталом и кожухом. Монтируется непосредственно на опорно-поворотном устройстве.
• Исполнительные механизмы. Включают в себя комплект лебедок (в варианте с гибкой подвеской стрелы) и гидроцилиндр подъемного устройства. Все механизмы устанавливаются на поворотной раме.
• Стреловой комплекс. Обеспечивает работу грузозахватных механизмов автокрана. Включает в себя стрелу и канатно-блочное устройство.
• Канатно-блочное устройство. В автокранах с канатной подъемной системой снабжено стреловым и грузовым полиспастами (системами из канатов и блоков). В случае гидравлической установки для подъема стрелы присутствует лишь грузовой полиспаст.

Грузозахватными устройствами на автокранах обычно служат крюковые обоймы. Они состоят из траверсов, колесных блоков и грузового крюка с грузозахватным приспособлением, непосредственно перемещающим штучный груз. Иногда вместо этой оснастки используются грейферы и магнитные шайбы. В основном с их помощью перемещают сыпучий материал.

В качестве грузозахватных органов применяются захваты, зацепы, стропы и различная тара.

В числе базовых параметров автокранов указывают основные технические сведения относительно конструктивных особенностей и предусмотренных возможностей данной техники в процессе эксплуатации.

Рассмотрим подробнее эти показатели:

• Вылет крюка автокрана. Выражается через горизонтальное расстояние от оси вращения поворотного узла до центра зева крюка. Задается в зависимости от длины и угла наклона стрелы. Первый параметр в свою очередь определяется как расстояние между центром оси пяты стрелы и центром оси головного блока. Величина вылета крюка также зависит от расстояния между ребром опрокидывания и центром зева крюка. В совокупности все указанные параметры влияют на дальность перемещения груза.
• Высота подъёма крюка. По данному параметру определяются расстояние от уровня стоянки автомобильного крана до центра зева крюка в предельной верхней позиции, а также максимальная глубина опускания крюка. На величину показателя влияет вылет крюка – чем он больше, тем меньше высота подъема.
• Глубина опускания крюка. Выражается через расстояние между уровнем сеянки автокрана и центром зева крюка в предельной нижней позиции.
• Грузоподъёмность автокрана. Определяет максимальную массу груза, которую разрешено поднимать крану. Изменяется в зависимости от вылета крюка – максимальное значение при минимальном вылете и, соответственно, минимальное значение при максимальном вылете. Учитывая изменчивость показателя, его обычно указывают в виде графика. Разные типы автокранов отличаются в числе прочего грузоподъемностью. Следует учитывать при этом не только массу поднимаемого груза, но и общую массу грузозахватных механизмов.
• Грузовой момент автокрана. Дает наиболее полную характеристику технологических возможностей техники для дальнейшей оценки экономической эффективности крана.
• Скорость вертикального перемещения груза. Показывает, насколько быстро кран способен поднимать и опускать груз. Данная скорость во многом влияет на производительность работ.
• Минимальная скорость посадки. Параметр показывает, насколько медленно кран может перемещать груз в процессе укладки этого груза или при монтажных работах.
• Скорость вращения поворотного узла автокрана. Выражается в количестве оборотов в минуту.
• Скорость изменения вылета крюка. Отражает время, за которое стрела поднимается из позиции максимального вылета в позицию минимального вылета. В совокупности со скоростями подъема груза и вращения поворотного узла данный показатель участвует в расчете вероятной производительности автокрана.
• Горизонтальная скорость изменения вылета крюка. Представляет собой составляющую общей скорости движения крюка по горизонтали.
• Рабочая скорость передвижения автокрана. Означает, насколько быстро разрешено передвигаться крану с грузом в рабочем режиме.
• Транспортная скорость передвижения автокрана. Означает, насколько быстро разрешено передвигаться крану в транспортном режиме.
• Рабочий цикл. Определяет нормативный временной промежуток между началами подъема двух грузов друг за другом.
• Производительность автокрана. Вычисляется как суммарная масса грузов, перемещаемых за установленную единицу времени (час, смена).
• Преодолеваемый уклон пути. Учитывается наибольшая величина уклона, который способен преодолеть автокран с постоянной скоростью.
• Радиус поворота крана. Окружность в данном случае описывается внешним передним колесом автокрана при движении по криволинейной траектории.

Дополнительные характеристики крана, влияющие на выбор техники

Выбирая грузоподъемную технику для производственных работ, необходимо помимо технических параметров крана учитывать также экономические показатели. Это даст возможность оценить эффективность и целесообразность использования данной модели в производстве.

Стоимость техники

Будучи одним из главных экономических показателей, стоимость готового изделия включает в себя собственно цену этого изделия, а также расходы на монтаж, сервисное обслуживание и ремонт. Предприятию, желающему приобрести грузоподъемную технику, нужно ориентироваться прежде всего на свой бюджет. Далее выбирается наиболее оптимальная в ценовом отношении модель.

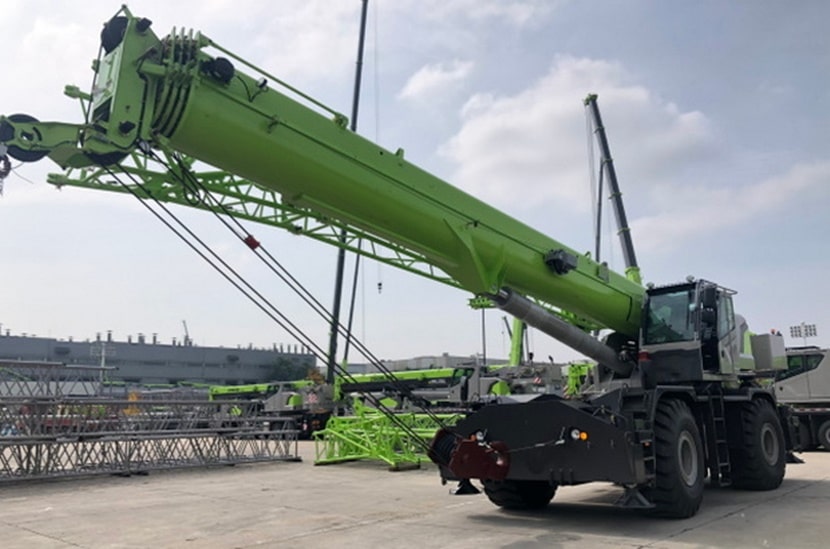

Стоимость техники

Энергопотребление крана

Энергопотребление также играет ключевую роль с точки зрения экономики. Более экономичные краны тратят меньше энергии. Тем самым снижаются затраты на нее. Поэтому вторым важным показателем, на который стоит обращать внимание при выборе, является энергоэффективность.

Производительность крана

Выражается в максимальном количестве действий, выполняемых техникой за определенный временной промежуток. Соответственно, чем выше производительность, тем больше операций выполняется за единицу времени. А это в свою очередь позволяет сэкономить рабочее время и повысить эффективность производственных работ.

Срок службы и надежность крана

От того, насколько надежна техника и как долго она может прослужить, зависит в итоге общий объем затрат на ремонт и замену комплектующих. Поэтому данные показатели также важны с экономической точки зрения.

Сервисное обслуживание и техподдержка

От наличия у продавца квалифицированных сервисных специалистов также зависят в итоге экономические показатели техники. Следует делать выбор в пользу компании, обладающей хорошей репутацией и гарантирующей качественное техобслуживание кранов. В экономическом плане это позволит потребителю снизить расходы на сервис и повысить эффективность эксплуатации выбранной техники.

Итак, учет всех описанных показателей облегчит выбор наиболее выгодного и эффективного крана для выполнения конкретных работ.

Часто задаваемые вопросы о технических характеристиках крана

Каковы основные требования к автомобильным кранам?

Любой автокран является технологически сложной системой, к которой предъявляются высокие требования. В основном такая техника должна обладать:

• мобильностью;
• возможностью нормально функционировать с выдвинутыми опорами;
• возможностью плавно менять вылет стрелы и высоту подъема груза в широких диапазонах;
• автоматикой и системой безопасности;

Чем автокран отличается от вышки?

Вышка – это специальный подвижный комплекс, обеспечивающий высотные работы. А именно, она используется для подъема рабочих на требуемую высоту. Автомобильный кран в отличие от вышки предназначен для перемещения различных грузов. Людей же перемещать данной техникой запрещается.

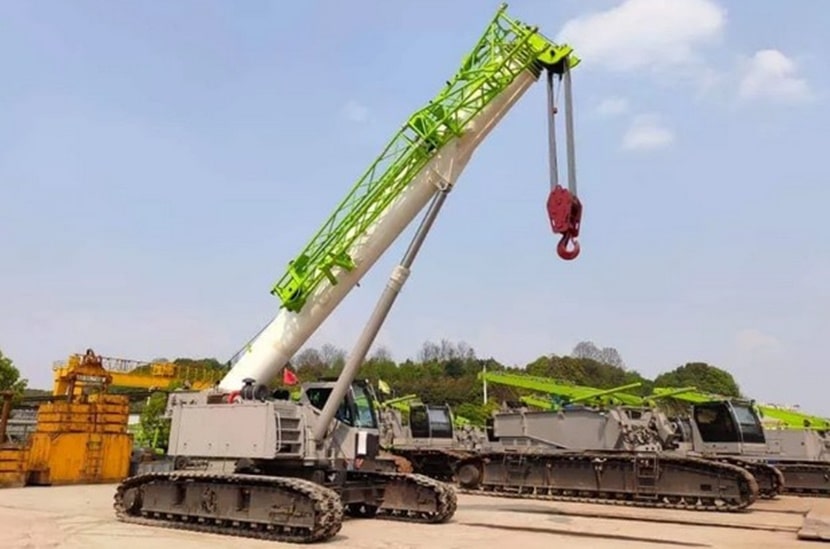

Чем автокран отличается от вышки

Что влияет на производительность крана?

Основное влияние на техническую и эксплуатационную производительности оказывают выбранные методы работы с данной техникой.

Итак, технические параметры кранов в числе прочего определяют окончательный выбор той или иной модели для решения поставленных задач. Основными характеристиками, на которые обращается особое внимание, являются грузоподъемность техники, радиус ее действия и вылет стрелы. Эксплуатирующим компаниям следует предварительно изучать соответствие паспортных параметров объему и сложности предстоящих работ. Наилучший выбор будет обеспечен, если обратиться за консультацией к техническому специалисту.
