07.12.2023 Подъемные краны 1940 Время чтения: 13 мин.

Зоны работы стрелового крана: виды, расчет и ограждение

Что это? Зона работы стрелового крана – участок, на котором разрешено находиться технике во избежание падения и причинения вреда рабочим и строениям. Она отмечается в проекте строительного объекта, а также специальными знаками на самой площадке.

Что учесть? В опасной зоне крана действуют определенные требования, которые должны неукоснительно соблюдаться. Они касаются всего, в том числе и максимальной высоты подъема, следить за которой должен определенный человек на стройке.

Из этого материала вы узнаете:

Основные рабочие зоны стрелового крана

При планировании и организации строительных работ необходимо обеспечить безопасность персонала и окружающих людей. Для этого требуется предусмотреть специальные мероприятия, которые сократят риски возникновения аварийных ситуаций и несчастных случаев. Одним из наиболее эффективных методов является определение безопасной территории, которая находится за пределами зоны работы стрелового крана. В ней устраивают склады, временные сооружения и дороги, необходимые для проведения строительных работ:

  • Зона обслуживания крана – это пространство, которое находится в пределах линии, охватываемой угловым вылетом крюка.
  • Зона перемещения груза– это все рабочее пространство плюс половина длины самого большого по длине предмета.
  • Опасная зона работы стрелового крана– это то пространство, где существует потенциальная опасность падения груза в момент его перемещения с учетом возможного разброса.
  • Опасная зона монтажа– область, которая представляет риск падения груза, изделий или конструкций при их установке на проектное место. Ее размер определяется контуром здания, к которому добавляют дополнительно еще семь метров при высоте здания до 20 метров и 10 метров при высоте свыше 20 метров.
  • Опасная зона подкрановых путей– это зона, в которую категорически запрещено входить людям (кроме оператора крана), а также размещать оборудование, механизмы и складские помещения.
  • Опасные дорожные зоны– это участки временных дорог и пешеходных дорожек, по которым осуществляется транспортировка грузов. Такие зоны обозначаются на генеральном плане стройки штриховкой. Границы опасной зоны на местности также должны быть обозначены и хорошо видны крановщикам и другим рабочим при любых погодных условиях и в любое время суток.

Что собой представляет опасная зона работы стрелового крана

Эффективная эксплуатация крана недалеко от строительных объектов, людей и техники требует особых мер по обеспечению безопасности. Для достижения этой цели эксперты проводят математические расчеты и определяют размеры той территории, в пределах которой будет осуществляться работа стрелового крана. Это необходимо для предотвращения аварийных ситуаций и обеспечения безопасного проведения грузоподъемных операций. Такая особо выделенная зона называется опасной, и в ней стреловой кран может работать с минимальными рисками для окружающего пространства.

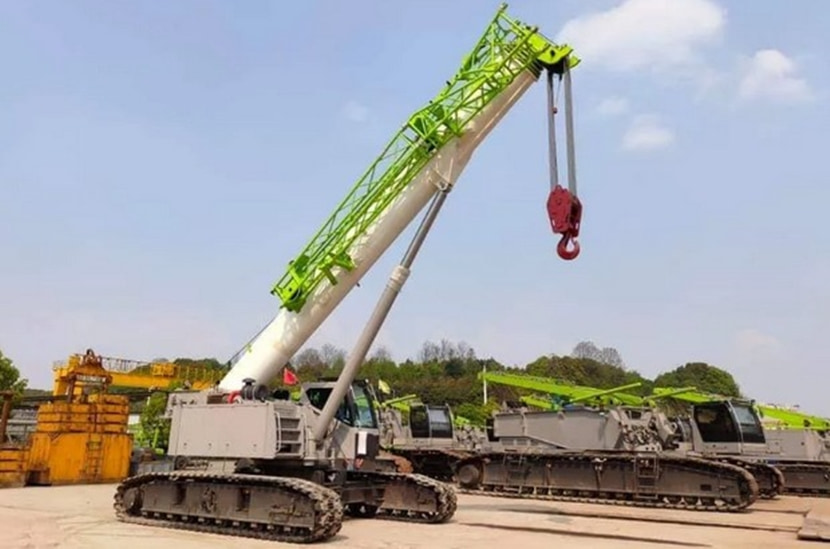

что собой представляет опасная зона работы стрелового крана Что собой представляет опасная зона работы стрелового крана

Границы опасной зоны определяют с целью обеспечения безопасного расположения объектов жилого и бытового назначения на строительной площадке. Так, склады, заправочные станции, места временного проживания рабочих, специализированная техника и прочие объекты должны располагаться за пределами этой зоны, что позволит минимизировать возможные последствия падения груза, поломки стрелы, обрыва тросов или перемещения крупных объектов. Расчет опасной зоны проводится до начала грузоподъемных работ для обеспечения безопасности всех участников процесса.

Расчеты производит инженер, учитывая следующие данные:

  • Траектория и протяженность маршрута передвижения крана.
  • Максимальное значение вылета стрелы.
  • Минимальная дальность отлета перемещаемого предмета при возникновении аварийной ситуации.
  • 0,5 размера и максимальные габариты поднимаемых грузов.

Для определения рабочей зоны стрелового крана все эти значения суммируются. После проведения расчетов участок огораживается согласно требованиям действующих санитарных норм и правил (СНиП). Работники строительного объекта могут пересекать границу только после ознакомления с правилами техники безопасности. Несанкционированное проникновение на огороженные территории категорически запрещено.

Как рассчитать опасную зону работы стрелового крана

Расчеты выполняют вручную или при помощи онлайн-калькуляторов. В обоих случаях применяется типовая формула, которая эффективна в большинстве ситуаций для определения опасных зон. Для расчета используют данные из эксплуатационных документов грузоподъемной техники и описания перемещаемых объектов.

Значения минимального отлета при перемещении или аварийном падении габаритных объектов могут быть определены по специальной таблице, ориентируясь на конкретную высоту расположения. В этом случае необходимо учитывать расстояние от места рабочей площадки до основания груза, который находится в состоянии подвеса.

Чтобы определить минимальную дальность отлета перемещаемых краном объектов при нахождении их на промежуточных высотах применяется метод интерполяции, который позволяет получить необходимый результат, основанный на уже имеющихся значениях. В случае если у вас возникают сложности при определении радиуса опасной зоны, вы можете обратиться за помощью в компанию, специализирующуюся на оценке работ грузоподъемного оборудования.

Формула расчета опасной зоны работы крана

Граница опасной зоны для башенного крана может быть рассчитана на основании следующей формулы:

Rоп = Rmax + 0,5 x ƪmax + ƪбез

Rmax – максимальный рабочий вылет стрелы крана;

ƪmax – длина самого крупного перемещаемого груза;

ƪбез – максимальное расстояние, на которое фрагменты груза могут разлететься при падении.

Таблица - Границы опасной зоны

Высота возможного падения предметов (груза), мПри подаче строительных грузов к месту укладки в проектном положении (от горизонтальной проекции траектории максимальных габаритов перемещаемых краном грузов), мОт внешнего параметра строящегося здания
до 2075
от 20 до 60107
от 70 до 1201510
от 120 до 2002015
от 200 до 3002520
от 300 до 4503025

Как помечают опасную рабочую зону

Согласно правилам ограждения опасной зоны в месте работы грузоподъемного оборудования, которые содержатся в СНиП, краны должны быть оборудованы специальными устройствами для ограничения радиуса перемещения подъемного механизма. Если расстояние от центра радиуса действия до грузозахватного устройства не превышает 7-ми метров, тогда скорость поворота стрелы должна быть снижена до минимально возможной.

Опасные участки должны быть оборудованы предохранительными и страховочными приспособлениями. Вдоль границ рабочей зоны стрелового крана необходимо установить несущие защитные экраны высотой не ниже максимальной высоты подъема груза. Все опасные участки на строительной площадке обязательно должны быть указаны в проектной документации.

Проект содержит следующую информацию:

  • Границы опасных зон как во время выполнения грузоподъемных работ, так и при их приостановке.
  • Точное расположение объектов, обеспечивающих безопасное функционирование рабочей площадки.
  • Маршруты передвижения транспортных средств и строительных рабочих.
  • Заграждения, установленные по всему периметру площадки.
  • Расположение специальных знаков на границах опасных участков, информирующих прохожих и рабочих объекта о необходимости соблюдения правил техники безопасности во время нахождения возле или в опасных зонах.

Схема функционирования системы ограничений

Угол ограничения должен быть привязан к оси рельсового пути или башни крана, в зависимости от типа применяемой техники.

В проекте выполнения работ для определения угла принудительного ограничения используются координаты и градусы. По направлению лучей указываются предупреждающие знаки, а следом за ними – запрещающие. При этом расстояния между линиями должны составлять не менее 7-ми метров. По мере приближения к участку с ограниченным углом крановщик обязан снизить скорость перемещения груза до минимальной (не менее чем за метр до предупреждающего знака). Затем ему необходимо перемещать объекты на минимальной скорости посредством коротких повторяющихся включений.

С целью предотвращения потенциально опасных ситуаций на схеме функционирования системы ограничений отмечают границы:

  • Опасных зон работы стрелового крана. По формуле определяются границы зон, в которых нахождение людей при работе с краном может быть опасным. Зоны включают места установки, перемещения, закрепления конструкций и элементов, а также расположенные вблизи строящегося объекта участки.
  • Зоны обслуживания специальной техники.

схема функционирования системы ограничений Схема функционирования системы ограничений

Кроме того, на схеме также указывают:

  1. Линию, обозначающую границы участка обслуживания.
  2. Площадку, предназначенную для приема бетонной смеси и раствора.
  3. Место расположения контрольного груза.
  4. Участок для хранения тары и съемных грузозахватных устройств.
  5. Место стоянки автотранспорта при разгрузке.
  6. Площадку для сбора строительного мусора.
  7. Место для кантовки колонн.
  8. Шкаф, предназначенный для электропитания спецтехники.
  9. Стенд с нанесенными схемами строповок и таблицей веса грузов.
  10. Заземление рельсовых путей.
  11. Пешеходные дорожки.
  12. Соединительные проводники.
  13. Место въезда и выезда.
  14. Временную дорогу.
  15. Направление движения автотранспорта.
  16. Площадку для складирования конструкций и материалов.
  17. Временный забор (деревянный), штакетное ограждение.
  18. Ограничительные и предупреждающие знаки.
  19. Пункт для мойки колес автотранспорта.

Все эти пункты важны для создания безопасной и организованной системы, которая поможет всем участникам процесса эффективно и безопасно осуществлять строительные работы на данном участке.

Часто задаваемые вопросы о рабочей зоне стрелового крана

Как размещают знаки в зоне работы стрелового крана?

При установке предупреждающих знаков в зоне работы стрелового крана необходимо соблюдать ряд основных требований. Прежде всего, обозначения должны быть установлены таким образом, чтобы крановщик мог легко видеть границы участка, который он обслуживает. Важно также обеспечить, чтобы на один угол или линию ограничительной зоны приходилось не менее двух знаков. Однако встречаются ситуации, когда установка предупреждающих знаков на специальных стойках невозможна, например на проезжей части или в местах рельсовых путей. В таких случаях применяют альтернативные методы размещения этих необходимых знаков.

Во-первых, знаки могут быть подвешены на специальных кронштейнах или натянутых канатах. Во-вторых, их можно разместить горизонтально таким образом, чтобы они были надежно зафиксированы и не подвергались подвижке. При этом необходимо убедиться, что обозначения не создают помех для передвижения машин и людей. Кроме того, расстояние между подвешенным знаком и дорогой должно составлять не менее 4,5 метров.

Важно отметить, что горизонтально размещенные обозначения периодически требуют очистки и обновления с целью поддержания хорошей видимости.

В каких случаях используется ограничитель высоты?

Ограничитель высоты применяют для сокращения размера опасных участков в процессе строительства сооружений. Он может перемещаться на новый уровень по мере продвижения работ.

В случаях, когда необходимо уменьшить опасный участок в ограниченных условиях, допускается сокращение расстояния подъема грузов при проведении погрузочно-разгрузочных работ, при прокладке подземных инженерных коммуникаций и возведении подземных частей зданий. При этом осуществляют соответствующие организационно-технические мероприятия.

Кто контролирует высоту крана?

Контроль за высотой крана осуществляется специальным рабочим-сигнальщиком из бригады стропальщиков. Важно выбрать самого опытного из них, который и будет отвечать за визуальный контроль перемещения груза. На чертежах должно быть обозначено место нахождения такого специалиста, чтобы обеспечить ему наилучший обзор. Для эффективной коммуникации и согласования действий между стропальщиком и крановщиком необходимо использовать радиосвязь – это поможет оперативно передавать информацию и обеспечивать безопасность перемещения груза.

Важно отметить, что все мероприятия, связанные с визуальным ограничением высоты перемещения груза, должны согласовываться с территориальным подразделением Государственного городского технического надзора. Такие действия гарантируют соблюдение всех необходимых норм и правил безопасности.

Кто выдает разрешение на работу стрелового крана в опасной зоне?

Разрешение на крановые работы в опасной зоне выдается соответствующими должностными лицами или организациями, ответственными за безопасность и соблюдение правил техники безопасности. Действия, которые включают виды работ в условиях принудительного ограничения участка обслуживания или высоты перемещения груза, проводятся в соответствии с нарядом-допуском на осуществление мероприятий в зоне, где существует опасность воздействия различных факторов данного производства.

кто выдает разрешение на работу стрелового крана в опасной зоне Кто выдает разрешение на работу стрелового крана в опасной зоне

В процессе выполнения работ ведутся записи в специальных журналах, которые предназначены для фиксации информации о проведенных мероприятиях. В журнале крановщика отмечается время, затраченное на выполнение конкретных ограничений обслуживаемой зоны. Каждое изменение границ участка требует одновременного перемещения знаков безопасности с целью информирования всех работников о действующих ограничениях и соблюдении техники безопасности.

Подтверждение выполнения соответствующих мероприятий и изменения в ограничениях зоны обслуживания также должно быть оформлено и задокументировано для обеспечения безопасности всех участников строительных работ.

Для успешного осуществления работ следует неукоснительно придерживаться требований, установленных нормативными актами. Они отражены в ГОСТах и других положениях и должны строго соблюдаться. Одним из ключевых аспектов является грамотное определение границ участка обслуживания и ее опасных зон. Это позволит организовать рабочий процесс наиболее эффективно и предотвратить причинение имущественного ущерба, а также вреда здоровью и жизни граждан.
