27.02.2024 Экскаваторы 1249 Время чтения: 13 мин.

Датчик экскаватора: требования, выбор, замена

О чем речь? Датчики экскаватора устанавливаются на ключевых узлах и механизмах. Служат для контроля состояния агрегатов и сигнализации об аварийных ситуациях. Диагностика и замена датчиков производятся согласно рекомендациям производителей.

Что учесть? Со временем датчики выходят из строя. Нужно стараться в качестве замены использовать оригинальные запчасти или изделия именитых брендов, периодически следить за состоянием систем, чтобы вовремя выявить неисправность.

Из этого материала вы узнаете:

Роль датчиков экскаватора

В контексте эффективной работы современной техники любого назначения важную роль играют датчики. Не являются исключением и экскаваторы. Сенсоры обеспечивают измерение рабочих характеристик машины и контролируют их соответствие установленным нормам. К примеру, датчики экскаватора определяют угол наклона ковша, расстояние до находящихся рядом препятствий, уровень технических жидкостей и т. д. От правильной настройки и качества таких устройств зависит производительность и безопасность работы техники.

Чтобы правильно выбрать датчики для экскаватора, нужно учесть несколько параметров. Прежде всего следует обратить внимание на показатели, которые должно измерять такое устройство. Например, для контроля угла наклона ковша экскаватора нужен датчик, отличающийся высокой точностью определения положений рабочего органа машины. Не менее важным критерием выбора является и репутация производителя, а также наличие гарантии. Еще один момент – это марка и модификация экскаватора. Датчики могут подходить только для техники определенного типа.

роль датчиков экскаватора Роль датчиков экскаватора

Особое внимание уделяется месту установки конкретного датчика. Здесь решающее значение имеет назначение контролирующего устройства. Так, датчик контроля угла наклона рабочего элемента монтируется непосредственно на самом ковше. Это позволяет максимально точно определять изменения его положения. Правильный монтаж датчика экскаватора предполагает надежность крепления и грамотность подключения к системам управления машины. При этом следует предусмотреть возможность для настройки измерительных устройств, что обеспечит высокую точность показаний.

Технические требования к датчикам экскаватора

Чтобы обеспечить безопасность и эффективность работы экскаватора, важно правильно установить качественные датчики. Такие устройства позволяют машине максимально точно выполнять рабочие операции.

Перечислим основные технические параметры, которыми следует руководствоваться при выборе датчиков экскаватора:

  • Высокоточные измерения рабочих параметров. Для эффективной работы экскаватора необходимо, чтобы датчики осуществляли измерение рабочих параметров с высокой точностью. Сенсоры должны четко фиксировать движения рабочих элементов машины. В этом случае системы управления техникой смогут точно позиционировать их в соответствии с заданными координатами.
  • Расширенный диапазон измерений. Датчики работы систем экскаватора должны работать в расширенном диапазоне измерений для адаптации к различным рабочим условиям. Это позволит регистрировать как незначительные, так и значительные перемещения контролируемых узлов машины. При таких условиях экскаватор будет эффективен как при мелких погрузочных работах, так и при более масштабных процессах (к примеру, земляные работы).
  • Повышенная надежность. Следует выбирать надежные датчики с длительным сроком службы. Выполнение этого требования важно для снижения вероятности поломок и сбоев в работе. Основные требования к датчикам экскаватора связаны с их устойчивостью к сложным условиям эксплуатации (повышенные вибрации, влажность, пыль и т. д.). Надежность сенсоров позволит снизить потери, связанные с незапланированным простоем техники и частной заменой неисправных элементов.
  • Совместимость с конкретной моделью экскаватора. Необходимо, чтобы датчики подходили под конкретную модификацию машины и были совместимы с ее системой управления. Важным условием является поддержка существующих протоколов передачи данных. В этом случае будет обеспечиваться корректный обмен информацией между системами экскаватора и датчиками.
  • Простой монтаж и техническое обслуживание. Нужно, чтобы выбранные датчики были удобны в монтаже и просты в обслуживании и настройке. Крепежные элементы сенсоров должны быть интуитивно понятными, а точки подключения – легкодоступными. Это сократит время и расходы на техническое обслуживание техники.

Все вышеперечисленные требования следует учитывать при подборе датчиков и их установке на экскаватор. Только в этом случае можно гарантировать надежность экскаватора и точное выполнение рабочих процессов.

Критерии выбора датчиков экскаватора

  • Корректность измерений. Важнейшим фактором при подборе сенсоров для экскаватора выступает их точность. Эта характеристика влияет на корректность расчетов и управления рабочими процессами техники. Исключить вероятность ошибок в работе машины позволят высокоточные датчики экскаватора.
  • Надежность и длительный срок службы. К сенсорам для экскаваторной техники выдвигаются требования по высокой прочности и долговечности. В процессе работы датчики подвергаются воздействию вибрации, пыли, влажности и высоких нагрузок. Выбирайте сенсоры для экскаватора, имеющие высокий уровень прочности и защиты от коррозии. Эти характеристики обеспечивают длительный срок службы датчиков.
  • Совместимость с оборудованием. Датчики экскаватора должны быть совместимы с оборудованием конкретной модели экскаватора. Чтобы сенсоры работали корректно, подбирайте их с учетом особенностей модификации машины.
  • Удобство монтажа, обслуживания и эксплуатации. Обращайте внимание на сложность установки и использования конкретной марки датчиков. Важно, чтобы их монтаж не вызывал существенных сложностей, а интерфейс был понятным для настройки и обеспечивал удобство работы оператора.
  • Стоимость и наличие у поставщиков. Ещё один важный критерий выбора контрольно-измерительных устройств для техники – это их цена и доступность. Датчики должны иметь адекватную стоимость, соответствующую запланированному бюджету на приобретение и установку.

С учетом приведенных выше критериев можно подобрать и установить оптимальные датчики для экскаваторной техники, гарантирующие тщательные измерения, высокую точность, удобство в использовании. Такие сенсоры будут совместимы с конкретной моделью экскаватора, а их стоимость не превысит запланированные показатели бюджета.

Этапы установки датчиков экскаватора

На начальном этапе необходимо подобрать комплект датчиков экскаватора в соответствии с перечисленными ранее критериями и особенностями эксплуатации техники. Существующие виды таких устройств могут контролировать ряд важных параметров: давление, температуру, уровень технических жидкостей, положение рабочих органов машины и др. Важно выбирать сенсоры с учетом задач, которые предстоит выполнять экскаватору.

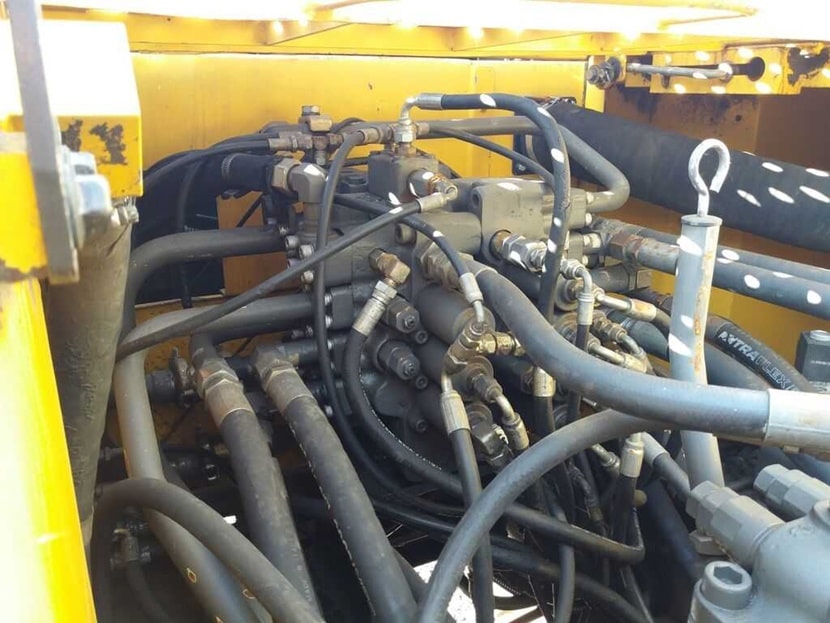

этапы установки датчиков экскаватора Этапы установки датчиков экскаватора

Далее идет этап непосредственной установки датчиков. Перед началом монтажных работ следует отключить экскаватор от источников электроэнергии и проверить, что все системы и узлы машины находятся в безопасном состоянии.

  1. Монтаж датчиков выполняется на определенные места, где находятся узлы, системы и агрегаты машины, которые подлежат контролю. Предварительно точки установки очищаются от различных загрязнений (пыль, масло и т. д.).
  2. Затем выполняются непосредственно монтажные работы. Установка каждого датчика производится в предназначенный разъем или посадочное место с обеспечением надежности крепления. Важно использовать качественные крепежные материалы и следовать инструкциям производителя для правильного монтажа и подключения.
  3. После монтажа сенсоров следует провести их проверку и настройку. Это подразумевает включение экскаватора и выполнение тестовых операций, позволяющих убедиться в точности и корректности работы всех датчиков экскаватора.
  4. Последний этап связан с комплексной проверкой работоспособности всех установленных сенсоров. Контролю подлежат такие параметры, как точность их измерений, стабильность работы и надежность соединений.

После завершения всех проверок и настроек можно говорить о готовности экскаватора к эксплуатации с новыми функциями контроля и повышенной безопасностью. Важно регулярно обслуживать и калибровать датчики экскаватора, чтобы обеспечить их работоспособность и продлить срок службы систем машины.

Настройка датчиков экскаватора

Основной функцией датчиков экскаватора является мониторинг и корректировка разнообразных характеристик, включая давление, температуру и уровень технических жидкостей, положение ковша и др. От точности этих измерений напрямую зависит эффективность действий машины и ее оператора.

Для обеспечения достоверности информации о состоянии техники важно грамотно выполнить настройку сенсоров.

К примеру, датчик давления масла экскаватора позволяет оператору осуществлять контроль нагрузки на гидравлику машины, необходимый для предотвращения поломок или аварийных ситуаций в процессе работы. Точность измерений существенно зависит от правильности расположения считывающих сенсоров.

Вместе с тем правильно настроенные датчики позволяют оптимизировать работу машины и увеличить ее производительность. Например, сенсоры, отслеживающие перемещение ковша, обеспечивают возможность оператору контролировать площадь захвата грунта с высокой точностью. Актуальные данные о положении рабочего органа экскаватора способствуют экономии времени и ресурсов, что увеличивает общую эффективность работы машины. В свою очередь, датчик температуры охлаждающей жидкости позволит избежать перегрева двигателя экскаватора.

Кроме того, корректная настройка сенсоров очень важна в контексте безопасности при выполнении работ. Так, датчики стрелы экскаватора могут сигнализировать о возможных опасных ситуациях в рабочей зоне.

настройка датчиков экскаватора Настройка датчиков экскаватора

Грамотная настройка сенсоров экскаваторной техники – это не просто важная, а необходимая составляющая эксплуатации машины. Только в этом случае оператор может работать максимально эффективно и безопасно при выполнении задач любой сложности. Необходимо подчеркнуть, что неправильная настройка датчиков экскаваторов может привести к серьезным проблемам, включая аварийные ситуации и некорректную работу оборудования. В связи с этим следует внимательно отнестись к данному моменту.

Проверка исправности датчика коленвала экскаватора

Одной из причин затрудненного запуска и неправильной работы двигателей внутреннего сгорания, которыми комплектуется различная техника, является неисправность датчика положения коленвала (ДПКВ). Этот элемент контролирует положение и частоту вращения коленчатого вала.

Для проверки ДПКВ используйте следующий алгоритм.

Шаг 1: Замер выходного напряжения

Первым делом нужно проверить выходное напряжение датчика коленвала. Для этого следует сравнить измеренное значение с данными, которые указаны производителем в соответствующих спецификациях.

Шаг 2: Подключение вольтметра к ДПКВ

При наличии у вольтметра зондов игольчатого типа проверка разъема ДПКВ занимает минимум времени.

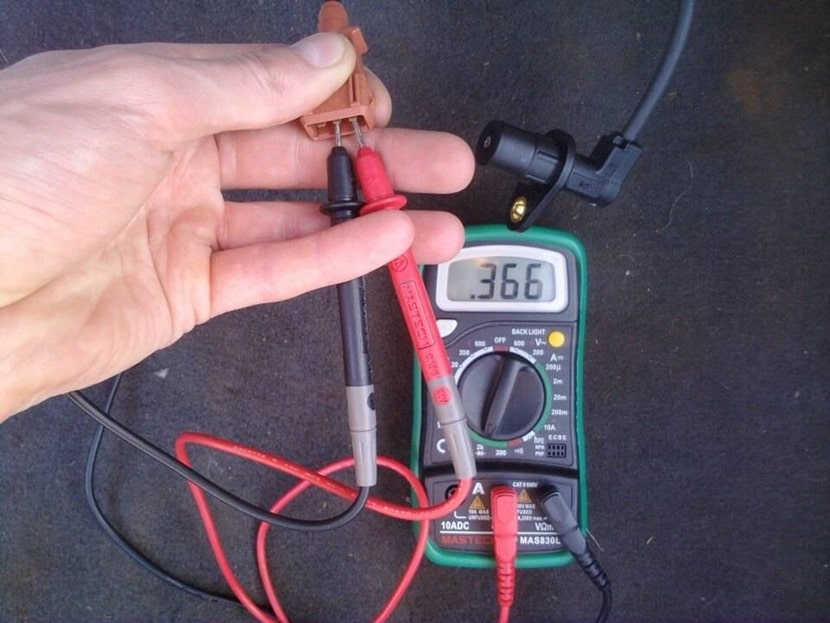

подключение вольтметра к дпкв Подключение вольтметра к ДПКВ

Шаг 3: Проверка мультиметром

Подключите к датчику цифровой мультиметр, выбрав шкалу АС. Затем следует провернуть мотор и сравнить показатели прибора с данными, которые представлены в технической документации производителя. В случаях, когда в эксплуатационной инструкции экскаватора указаны данные сопротивления на выходах датчика, для измерения не нужно выполнять проворачивание коленвала.

Шаг 4: Диагностика с помощью омметра

Подключив омметр, необходимо измерить сопротивление и сравнить результаты с данными, указанными в инструкциях производителя. Если показания измерительного прибора находятся в пределах нормы, следует проверить электрический разъем датчика и жгуты электропроводов. В случае такой неисправности датчика, как повреждение триггерного колеса или нарушение целостности заслонки, диагностическое оборудование продемонстрирует соответствующий код неисправности.

После завершения всех шагов данного алгоритма можно сделать вывод о наличии/отсутствии нарушений в работе коленчатого вала.

Часто задаваемые вопросы о датчиках экскаватора

Какие задачи решают датчики экскаватора?

Такая аппаратура необходима для контроля рабочих параметров систем машины. Электронный монитор оператора экскаватора получает данные со всех датчиков в процессе работы машины и выводит контролируемые характеристики.

Какую функцию выполняет датчик контроля работы экскаватора?

Датчик контроля работы стрелы экскаватора фиксирует часы работы машины. Он устанавливается непосредственно на этот рабочий элемент, меняющий угол наклона в процессе выполнения рабочих операций. При этом не требуется прокладка электропроводки.

Устройство определяет факт выполнения экскаватором работ по интенсивности изменений положения стрелы. У этого датчика предусмотрено два пороговых состояния срабатывания, которые имеют независимые настройки. Контролируемые данные хранятся в его памяти на протяжении 60 дней в архивной папке.

Зачем устанавливается аппаратура защиты управления экскаваторов?

Электронные системы защиты управления предохраняют от скачков напряжения силовые и дополнительные электрические цепи. При падении или повышении силы тока до определенных значений датчики экскаватора размыкают электроцепи, а при нормальных параметрах обеспечивают коммутацию и управляют пуском и частотой вращения электромоторов.

Встречаются сложные системы комплексного действия, которые одновременно могут выполнять различные задачи (коммутация и защита; коммутация, регулировка и защита и др.). В зависимости от принципа действия оборудование защиты управления может быть ручным или автоматизированным (к примеру, электромагнитные и индукционные датчики).

Защитные системы предохраняют электрические моторы от коротких замыканий, токов перегрузки (максимальные пределы защиты), низких напряжений (минимальные пределы защиты) или обесточивания (нулевая защита).

Чтобы защитить электрические двигатели от разрушительного воздействия короткого замыкания, могут применяться тугоплавкие предохранители, автоматические реле и специальные датчики отключения при максимальных нагрузках.

Чтобы обеспечить бесперебойную и высокопроизводительную работу экскаватора, устанавливайте надежные датчики в соответствии с инструкциями завода-изготовителя, а также регулярно проводите диагностику и настройку электронных систем.
