Технические характеристики Описание

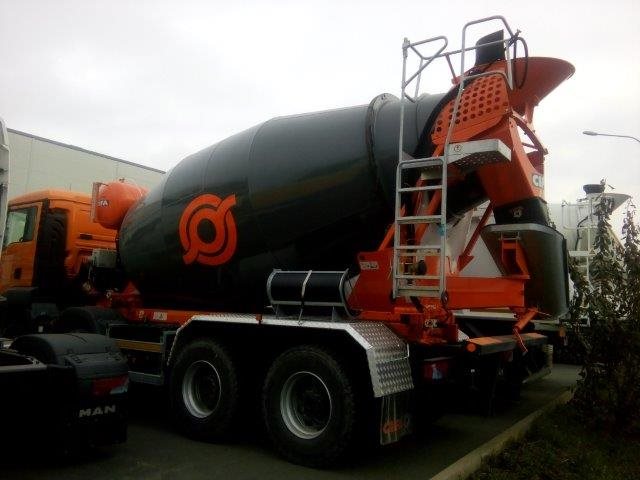

АВТОБЕТОНОСМЕСИТЕЛЬ CIFA НА БАЗЕ ШАССИ MAN TGS 41.400 8X4 BB-WW: Технические характеристики

Грузоподъемность

41000

Колесная формула

8x4

Мощность двигателя, л.с.

400

Допустимая полная масса, кг

41000

Кабина

M/NN (дневная, без спального места)

Колесная база, мм

2505

Задний свес

1250 мм

Подвеска

Передняя - Параболические рессоры; Задняя - Трапециевидные рессоры

Модель двигателя

D2066LF70

Объем топливного бака, л

400

Экологический стандарт

Евро 4

Коробка передач

ZF 16 S 252 OD механическая

Нагрузка на переднюю ось, т

8+8

Нагрузка на заднюю ось, т

9,5+9,5

Производитель

MAN Truck & Bus AG

АВТОБЕТОНОСМЕСИТЕЛЬ CIFA НА БАЗЕ ШАССИ MAN TGS 41.400 8X4 BB-WW: описание, инструкции по эксплуатации

Стандартное оборудование:

Основная рама, прямая или V-образная, профиль которой изготовлен в соответствии со спецификацией производителя шасси.
Конструкция барабана в соответствии с нормой DIN459, с большим объемом наполнения и высокой ватер линией.
Барабан и лопатки изготовлены из специальной износостойкой стали 30MnB5, обеспечивающей высокие механические характеристики и высокий уровень содержания хрома и марганца.
Износостойкие смесительные лопатки.
Два опорных ролика диаметром 250 мм со специальным усиленным кронштейном, на болтовом соединении для удобства регулировки и обслуживания.
Две размывочных головки (одна на уровне земли на быстросъемном соединении, одна на платформе с лестницей).
Манометр для измерения плотности бетона.
Два удлинителя из метало-пластика с кронштейнами для монтажа на крыльях.

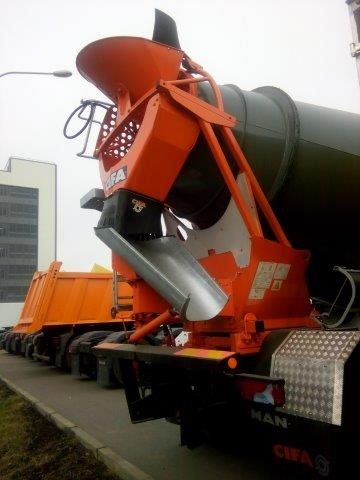

Специальная конструкция загрузочного и разгрузочного бункеров для быстрой и плавной загрузки и разгрузки материала, на болтовом соединении для простоты обслуживания.
Внутренние износостойкие пластины для загрузочного и разгрузочного бункеров.
Разгрузочный лоток из оцинкованной стали.
Ручное управление движения разгрузочного лотка вверх/вниз (насосом), влево/вправо.
Два гидрантных соединения для наполнения водой, расположение спереди, с двух сторон.
Масляный радиатор со встроенным гидравлическим баком.
Задний пластиковый защитный экран.
Брызговики.
Оборудование подвергается пескоструйной и антикоррозийной обработке, лестница и лоток цинковой обработке.
Два инспекционных люка на барабане и два сервисных замка блокировки вращения барабана.
Гибкие провода управления.
Устройство сдерживания (подпрыгивания) барабана.
Механическое (ручное) управление скоростью и направлением вращения барабана.
Электическое безступенчатое управление оборотами двигателя.
Набор крепежных пластин.
Карданный вал.
Бак для воды 600 литров, разгрузка с помощью давления воздуха.
2 удлинителя разгрузочного лотка, крепление на крыльях.
Окраска по согласованию
Стальные крылья.
Задний брус согласно директиве 70/221/ЕЕС.
Световозвращающая маркировка надстройке и кабине, опознавательные знаки тяжелого ТС.
Держатель запасного колеса
Боковая противоподкатная защита двухсторонняя
Шасси под установку надстройки должно быть оборудовано: КОМ (согласовывается отдельно), маркерными габаритными огнями, KSM (bodybuilder interface с параметризацией по типу бетоносмесителей).

Барабан

Номинальная ёмкость	куб.м	10
Геометрический объем	куб.м	16
Коэффициент наполнения	%	62
Ватер линия	куб.м	10,8
Скорость вращения	об.мин	14
Диаметр	мм	2350
Опорные ролики	шт.	2
Подача насоса ВД	л/мин	400
Давление насоса ВД	бар	3,5
Шкала водомера	l	0-500
Объем водяного бака	1	800
