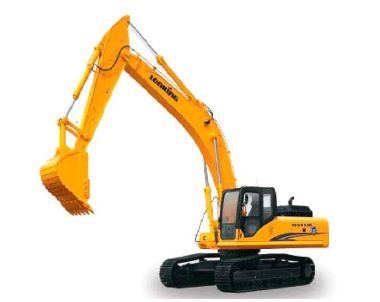

Экскаватор Lonking CDM 6240

Экскаватор Lonking CDM 6240: Технические характеристики

Экскаватор Lonking CDM 6240: описание, инструкции по эксплуатации

Экскаватор CDM6240 – это сильная, мощная машина с высококачественным двигателем. При его разработке была использована современная гидравлическая система регулирования с уменьшением расхода, что позволяет оптимизировать мощность, минимизировать затраты и повысить продуктивность выполнения рабочих задач.
Модель CDM6240 широко используется для выемки, перемещения и засыпки грунта или пород. Экскаватор применяется на строительных площадках, заводах, в коммунальном хозяйстве и на парковых объектах. С помощью дополнительного ковша возможно выполнять такие операции, как перемещение материала, обработка поверхности, выемка грунта из канав и прочистка рек. При использовании дополнительного дробильного молота возможно осуществлять снос зданий, ремонт дорожных покрытий и дробление пород. К элементам конструкции постоянно применяется аналитический расчет, который обеспечивает жесткость и прочность конструкции, а также устойчивость к воздействию неблагоприятных условий работы.

Cummins 6BTAA5.9-C
Оригинальный 6-цилиндровый двигатель Cummins с непосредственным впрыском топлива высокой мощности, с высоким крутящим моментом и с турбонагнетателем гарантирует высокую надежность и длительный срок службы. Система охлаждения воздуха подпитки вдобавок к сжатому воздуху может существенно увеличить содержание кислорода в процессе сгорания. Центральная система впрыска топлива при высоком давлении впрыскивания позволяет обеспечить равномерное распыление жидкого горючего, гарантирует нормальное сгорание и снижает выброс выхлопных газов.

Система фильтрования
Высокоэффективный воздушный фильтр с двойным элементом обеспечивает качественный забор воздуха двигателя. В дополнение к этому, воздушный фильтр предварительной очистки может выполнять грубую фильтрацию над воздухозаборником с тем, чтобы обеспечить работу системы в условиях присутствия загрязненного воздуха и вместе с тем увеличить интервал между ТО воздушного фильтра. Сепаратор вода/масло и двухступенчатый топливный фильтр несколько раз фильтруют топливо, что гарантирует подачу в двигатель топлива высокого качества.

Система охлаждения
Параллельная установка радиатора улучшает эффект охлаждения и упрощает обслуживание.
Техническое обеспечение и обслуживание
Легкость в обслуживании двигателя с непосредственным впрыском сокращает затраты на ТО (техобслуживание). Универсальное дообслуживание двигателя позволяет совместно использовать всеобщие ресурсы. Это в свою очередь повышает эффективность обслуживания, освобождает заказчиков от решения проблем, связанных с ТО, и гарантирует своевременную проверку экскаватора.

Управление двигателем
Частота вращения двигателя предусматривает наличие 10 регулируемых передач благодаря регулировочному потенциометру и способствует получению прецизионного управления частотой вращения двигателя посредством регулятора двигателя с помощью сервопривода постоянного тока. Двигатель имеет функцию автоматического холостого хода/разгона, что снижает расход топлива. Кроме этого предусмотрена функция оптимизации мощности, которая является очень полезной при тяжелых рабочих условиях.

Режим управления
Двухконтурная система регулирования мощности со сдвоенным насосом предусматривает использование отработанной и проверенной технологии, применяемой в Европе и Америке, по регулированию расхода, где пропорциональный электромагнитный клапан контролирует двухступенчатое регулирование давления главного перепускного клапана.

Функции
Функции экскаватора: передвижение по прямой, поджатие стрелы/рукояти, удержание стрелы/рукояти, очередность поворота, обратное изменение направления поворота и восстановление цилиндра рукояти. При совместной работе отсутствует мешающее действие контуров. Проходка рукояти и ковша, а также одновременный подъем и поворот стрелы в процессе работы, работа левого и правого двигателя являются независимыми друг от друга в процессе перемещения.
Вспомогательный гидравлический клапан
Главный клапан поставляется вместе с несколькими резервными клапанами, что облегчает установку других вспомогательных механизмов, таких как дробильный молот.

Система фильтрования
В гидросхеме предусмотрен высококачественный гидравлический масляный фильтр, который увеличивает срок службы гидравлических элементов.

Расположение компонентов
Особое исполнение гидравлической системы и расположение компонентов могут способствовать повышению эффективности использования системы механизма. Маслобак гидросистемы, главный насос и главный клапан расположены недалеко друг от друга, что исключает необходимость использования труб большой длины, тем самым снижая трение и перепад давления в системе. Радиатор расположен справа за кабиной. Такое расположение позволяет уменьшить воздействие шума, горячего воздуха и выхлопных газов на оператора.

Система управления
Насос контура управления не зависит от главного насоса. Он подает масло в систему управления, которая гарантирует постоянное и независимое сервоуправление, а также упрощает ТО.

Монитор
Многофункциональный монитор с истинной цветопередачей обеспечивает отслеживание и индикацию состояния экскаватора, частоты вращения двигателя, температуры СОЖ, давления масла, уровня топлива и т.д. в режиме реального времени.

Режим регулирования мощности
Для снижения потери мощности в системе предусмотрено 3 режима: режим большой мощности (H-режим), режим энергосбережения (S-режим) и режим малой мощности (L-режим), при этом их можно выбрать в любое время. Комбинация из 3 режимов позволяет снизить расход топлива и максимально приспособиться к различным условиям работы.
Автоматическое предупреждение о появлении неисправности
Данная функция предусматривает автоматическую индикацию предупреждения после выполнения самодиагностики неисправностей. При этом существует возможность сохранения до ~ 99 000 сообщений о неисправности, что упрощает просмотр неисправности и выполнение информационного запроса в процессе ТО оборудования. В зависимости от уровня серьезности неисправности существует 3 уровня индикации предупреждения.

Автоматическая защита от перегрева двигателя
Защита от перегрева срабатывает, когда температура СОЖ превышает 102℃. Пока система снижает частоту вращения двигателя, он не заглохнет. Тем не менее, если температура СОЖ является слишком высокой, оператор должен отключить экскаватор, как указано, и найти причину появления неисправности.

Защита от низкого давления масла
Если давление масла ниже указанной стандартной величины, произойдет замыкание реле давления масла, появится 3-секундное текстовое предупреждение, после чего произойдет торможение двигателя до низкой частоты вращения холостого хода. В этом случае оператор должен отключить экскаватор по правилам.
Автоматическое напоминание о необходимости проведения обслуживания
Монитор будет периодически напоминать оператору о необходимости поменять масло в двигателе, смазку и фильтрующий элемент через заданный временной интервал, что является частью профилактического ТО.

Главная рама
Разумное конструктивное исполнение прочной главной рамы позволят оптимизировать использование разных марок стали.

Ходовая часть
Ходовая часть в форме X с усиленной коробкой постоянно подвергается аналитическим расчетам методом конечных элементов с целью повышения прочности, жесткости и сопротивления всей конструкции. Ходовая часть представляет собой сварную конструкцию, которая состоит из низколегированной конструкционной листовой стали, и где используется контроль качества продукции при данном процессе изготовления. Качество продукции обеспечивается дефектоскопией и нагрузочными испытаниями критических сварных швов.

Гусеничная цепь
В центре звеньев предусмотрены ребра и карманы. Уплотнения m-типа создают смазывающий эффект для вала с зубьями и центрирующей втулки. Это способствует увеличению срока службы гусеничной цепи.

Устройство перемещения
Износостойкость обода ЗК внешнего зацепления обеспечивается приводным устройством, где используются импортируемые двигатели высокого качества, а также тем, что в процессе затвердевания к приводному колесу был применен высокочастотный нагрев.

Демпфер направляющего колеса
Демпфер направляющего колеса с высококачественными уплотнительными элементами обеспечивает надлежащую герметичность в блоке цилиндров. Пружины подвергаются специальной термообработке, что позволяет обеспечить отличную усталостную прочность.

Система амортизации кабины
Кабина установлена на платформе с применением амортизирующих материалов, состоящих из силиконового масла и резины для уменьшения вибрации, шума и создания комфортных условий работы.

Внешнее строение кабины
Крыша и обе стороны кабины усилены стальными трубами, которые увеличивают усталостную прочность и демпфирующую способность. Спереди кабины с помощью болтов закреплена защитная конструкция от падающих предметов. Подобное положение упрощает ее снятие и тем самым позволяет приспособить экскаватор к рабочим условиям, так чтобы были соблюдены соответствующие требования по ТБ.

Окна
Чтобы увеличить поле обзора, стекло крепится непосредственно к кабине без использования рамы. Окна могут свободно регулироваться на открытие и закрытие (переднее, верхнее окно и ветровое стекло). Кроме этого переднее стекло можно установить на крыше над оператором.

Передний стеклоочиститель
Стеклоочиститель, расположенный спереди стойки кабины, увеличивает поле обзора оператора, тем самым обеспечивая непрерывный и перемежающийся режим работы.

Безопасность и удобство кабины
Усиленная кабина с левой/правой стойкой отвечает требованиям 15012117 - 2: 2008, а дополнительная защитная конструкция кабины от падающих предметов отвечает требованиям 15010262: 1998 в целях обеспечения безопасности оператора. Удобство работы в кабине экскаватора обеспечивается пространством в 2,7 м3. Простота эксплуатации реализована благодаря разумному расположению элементов управления внутри кабины.

Стандартное оборудование в кабине
В состав оборудования внутри кабины включен прикуриватель, пепельница, держатель для чашки, крючок для одежды, полочка и стеллаж для хранения, которые также способствуют созданию комфортных условий во время работы.

Система кондиционирования воздуха
Циркуляция воздуха осуществляется благодаря безопасному кондиционеру с высоким кпд. Компактная кнопочная панель управления, разнонаправленное воздуховыпускное отверстие кондиционера обеспечивают быструю регулировку температуры внутри кабины и подогрев. Режим автоматической диагностики неисправностей упрощает обслуживание кондиционера.

Улучшенное сиденье
В кабине установлено удобное сиденье с подвеской и с гидравлическим амортизатором. Широкая спинка кресла обеспечивает хорошую поддержку, а изогнутый профиль способствует удобной работе. Каждый оператор может подобрать под себя удобное положение, используя многоступенчатую регулировку в нескольких направлениях с двойной направляющей. Много места рядом с педалями дает оператору возможность потянуться и отдохнуть от длительной работы.

Джойстик с блокировкой
Джойстик с гидравлической блокировкой расположен с внешней стороны центрального левого подлокотника в кабине. Управление экскаватором является активным, только когда джойстик стоит в положении ON (ВКЛ), что исключает выполнение неправильной операции.

Рычаг управления
Подходящая конструкция рычага управления способствует разумному распределению усилий во время работы. Эргономическая конструкция позволяет оператору обеспечить естественное положение запястья и руки. Умеренный ход джойстика снижает возможность появления усталости и обеспечивает точное управление.

Панель управления переключателя
Панель управления в левом/правом блоке управления отличается компактным и эстетическим исполнением. Нажатие на клавиши является достаточно простой операцией.

Стрела и рукоять
Чтобы справиться с высокой нагрузкой в процессе работы, команда разработчиков и конструкторов LONKING внедрила самые последние конструктивные наработки, вместе с тем обеспечив максимальную степень безопасности, провела анализ методом конечных элементов, выполнила расчет и оптимизацию конструкции стрелы и рукояти, и, в конечном итоге, выбрала самый подходящий материал для изготовления стрелы и рукояти, т.е. низколегированные конструкционные марки стали.

Фиксатор
Фиксатор является ключевым элементом, который служит для соединения рабочего оборудования. LONKING работает с надежными поставщиками фиксатора, которые строго следят за качеством поставляемого оборудования. Фиксатор экскаваторов LONKING имеет толстый слой хромирующего покрытия и отличается высоким качеством поверхности. Специальная обработка отвечает за высокую прочность к истиранию и устойчивость к коррозии.

Ковш
Корпус ковша изготовлен из низколегированных высокопрочных материалов. Внешняя конструкция изготовлена из высокопрочной износостойкой стали. Все это способствует получению прочного и усиленного ковша. Для экскаватора данной модели предусмотрено несколько ковшей, которые можно заказать в зависимости от выполняемых работ.

Простота технического обеспечения и обслуживания
Конструкция и компоновка CDM6240 выполнены с учетом создания благоприятных условий для работы обслуживающего персонала. Большинство мест обслуживания имеет доступ с уровня земли, что делает процесс ТО быстрым и высокоэффективным. В процессе планового осмотра и ТО можно открывать 3 боковые дверцы. Каждое место обслуживания находится в пределах досягаемости. Места обслуживания точно определены, что облегчает весь рабочий процесс. Электрические элементы сконцентрированы в кабине и находятся в блоке электромеханического регулятора, что также упрощает ТО.

Увеличенный цикл ТО
Цикл техобслуживания был увеличен для обеспечения наличия всех необходимых частей и деталей.
